SL-12V HPL 3W

SL-12V HPL 3W拡大

1個カットで、さらに便利で使いやすくなりました

両面看板に最適なLEDモジュールです。アルミ性放熱板を取り付けています。

容量が大きいので、LEDと電源の間にLEDパルス器の設置をおすすめします。

色温度

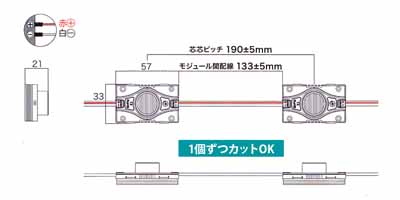

商品図面
SL-12V HPL 3W拡大
配線について
※直列連結は一列につき最大20個まで
※モジュール最後尾の端線は必ず絶縁処理すること
※スイッチング電源には、＋（赤）－（白）極性を間違えて接続しないこと。そのままの状態で放置すると故障します
※合計消費電力の1.5倍以上の容量を持ったスイッチング電源装置を使用すること
型式 SL-12V HPL 3W
入力電圧 DC12V
照射角度 55°
消費電流 0.25A
消費電力 3W
色温度 6500K
全光束 220lm
配線ピッチ 133±5mm
芯々ピッチ 190±5mm
使用温度 -25～55℃
寸法
（長さ×幅×高さ）		 57×33×21mm
質量 約29.2g
配線規格 18AWG
梱包連結数 20個
直列最大連結数 20個
別途スイッチング電源が必要です
LEDパルス器の設置をおすすめします
対応厚み
150～300mm（内寸）
看板の幅
～900mm
