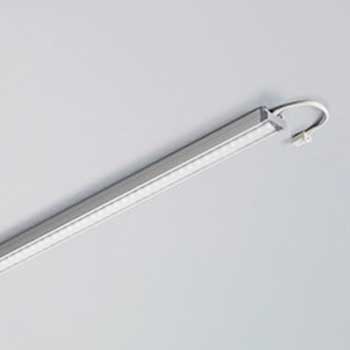

MC-LED4 HR

MC-LED4 HR拡大

1/2ビーム角50°のシャープなライティングは、什器・棚下に最適です

・50°の集光配光が、光を集め直下を照射するので、高さのある棚でも展示物にしっかり光が届きます。

・発光面が目立たないので、灯具自体の存在感を抑え、棚下をすっきりとした印象に仕上げます。

・フラットな光で影を作らないながらも、集光性の高い光が展示物の立体感を強調し、ツヤ感を演出します。

・均一な明るさの間接照明は眩しさを抑え、透明感のある空間を演出。

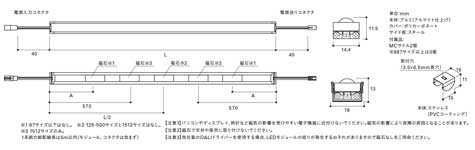

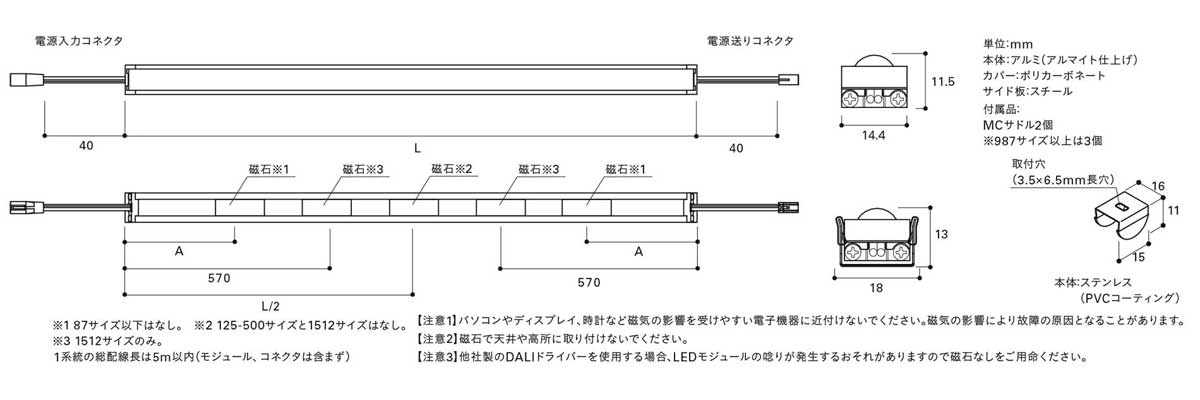

寸法図
MC-LED4 HR拡大

共通仕様

光源色 6色（L24/L28/L30/WW/W/N）
高演色型5色（H28/H30/H35/H42/H50）※受注生産
高さ 11.5mm
幅 14.4mm
本体 アルミ（アルマイト仕上げ）
カバー・エンドキャップ ポリカーボネート・乳白半透明
光源寿命 40000時間
付属品 MCサドル
直流電源装置別置
屋内仕様
調光対応

商品一覧（受注品の特寸サイズもあります）

型式 本体全長 LEDモジュール
入力電力
MC-LED4-87 ○ HR-MG 87mm 1.3W
MC-LED4-312 ○ HR-MG 312mm 5.5W
MC-LED4-500 ○ HR-MG 500mm 8.8W
MC-LED4-837 ○ HR-MG 837mm 14.8W
MC-LED4-987 ○ HR-MG 987mm 17.5W
MC-LED4-1137 ○ HR-MG 1137mm 20.4W
MC-LED4-1250 ○ HR-MG 1250mm 22.3W
MC-LED3-1512 ○ HR-MG 1512mm 27.1W

1灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2-2416P 13W 非調光 210×32×30mm
ELD2-2435FD 25.5W 非調光
PWM調光3～100%		 299×34.9×36.8mm
ELD2430HDB 22W 非調光
位相調光1～100%		 322×38×20mm

多灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD24100FD 70W 非調光
PWM調光3～100%		 224×68×48.7mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

延長コード・接続コード

型式 長さ
HKL100 100mm
HKL150 150mm
HKL300 300mm
HKL500 500mm
HKL1000 1000mm
HKL2000 2000mm
HKL3000 3000mm
HKL4500 4500mm
HKL3000　片切 3000mm
HKL4500　片切 4500mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A
位相調光 BDC300S 3A
BDC300GS 3A

オプションパーツ

種類 型式
マグネット受け金具（3個1組、ねじ6個付） FLMG
HCMG
マグネット受け金具　ロング（3個1組、ねじ6個付） FLMGL
マグネット付45度サドル（3個） MCMGS45
マグネット受け止め金具（3個） MCMG20/25
コネクターホルダー（3個1組、ねじ6個付） CFH
