CLED3

CLED3拡大

高輝度タイプ：CLED2の2倍の明るさ

・IP保護等級：IP65

・CLED2の明るさ2倍。明るさが必要な対面ショーケースにおすすめです。

・ショーケース内の商品を美しく彩る高演色タイプもラインナップ。

・照射方向調節可能

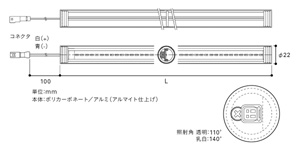

寸法図
CLED2拡大 CLED2拡大

共通仕様

光源色 6色（L28/L30/WW/W/N/D）
高演色型5色（H28/H30/H35/H42/H50）※受注生産
直径 22mm
本体 ポリカーボネート、アルミ（アルマイト仕上げ）
パイプ色 透明パイプ
F：乳白パイプ
LED配列ピッチ 6.25mm
光源寿命 40000時間
適用温度 -30～25℃
直流電源装置別置
冷蔵・冷凍ケース用

商品一覧

型式 LEDモジュール
入力電力
CLED3-199V ○ 4.4W
CLED3-550V ○ 13.3W
CLED3-900V ○ 22.1W
CLED3-1075V ○ 26.6W
CLED3-1250V ○ 31.0W
CLED3-1425V ○ 35.4W
CLED3-1600V ○ 39.8W
CLED3-1863V ○ 46.5W
CLED3-1950V ○ 48.7W
CLED3-2169V ○ 54.2W
CLED3-2388V ○ 59.8W

直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD24100FD 70W 非調光
PWM調光3～100%		 224×68×48.7mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A

調光ドライバ

型式 寸法
（長さ×幅×高さ）
PDD240DT 210×32×20mm

オプションパーツ

種類 型式
接続コード DKC3000（片切）
LEDモジュールホルダー 20LYV
