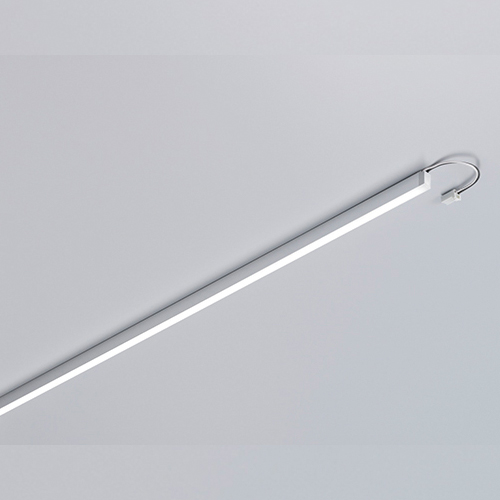

MU-LED

MU-LED拡大

スリット照明など意匠性にこだわる造作に最適です

・本体幅わずか5mm、高さ10mmの極細タイプ

・直接見せても美しいドットレスな発光面で、幅5mmの細くてシャープなライン照明を作ることができます。

・幅5mmなので狭い場所や限られた空間に設置でき、薄い棚板やショーケース、意匠造作などの埋め込み取り付けも可能です。

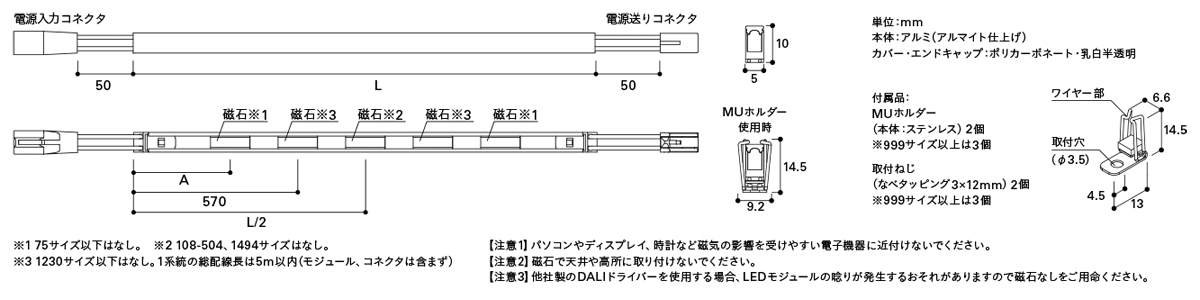

寸法図
MU-LED拡大

共通仕様

光源色 6色（L28/L30/WW/W/N）
高さ 10mm
幅 5mm
本体 アルミ（アルマイト仕上げ）
カバー・エンドキャップ ポリカーボネート・乳白半透明
光源寿命 40000時間
周辺温度 5℃～35℃
付属品 MUホルダー2個、取付ねじ2個
直流電源装置別置
屋内仕様
調光対応

商品一覧（受注品の特寸サイズもあります）

型式 本体全長 LEDモジュール
入力電力
MU-LED 75 ○ -MG 75mm 0.68W
MU-LED 273 ○ -MG 273mm 2.6W
MU-LED 504 ○ -MG 504mm 4.9W
MU-LED 834 ○ -MG 834mm 8.2W
MU-LED 999 ○ -MG 999mm 9.9W
MU-LED 1131 ○ -MG 1131mm 11.2W
MU-LED 1230 ○ -MG 1230mm 12.2W
MU-LED 1494 ○ -MG 1494mm 14.8W

1灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2-2416P 13W 非調光 210×32×30mm
ELD2-2435FD 25.5W 非調光
PWM調光3～100%		 299×34.9×36.8mm
ELD2430HDB 22W 非調光
位相調光1～100%		 322×38×20mm

多灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD24100FD 70W 非調光
PWM調光3～100%		 224×68×48.7mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

延長コード・接続コード

型式 長さ
HKL100 100mm
HKL150 150mm
HKL300 300mm
HKL500 500mm
HKL1000 1000mm
HKL2000 2000mm
HKL3000 3000mm
HKL4500 4500mm
HKL3000　片切 3000mm
HKL4500　片切 4500mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A
位相調光 BDC300S 3A
BDC300GS 3A

オプションパーツ

種類 型式
マグネット受け金具（3個1組、ねじ6個付） MUMG
HUMG
マグネット受け金具　ロング（3個1組、ねじ6個付） MUMGL
コネクターホルダー（3個1組、ねじ6個付） CFH
