FXYT-LED

FXYT-LED拡大

粒無しなので、鏡面仕上げ等粒が気になる設置場所に最適です。縦方向にまげることができます。

・最小曲げ半径300mm

・曲線でも使用可能

・45mmごとで切断可能

・長さ5mまで連結可能

・粒感の無い柔らかな光

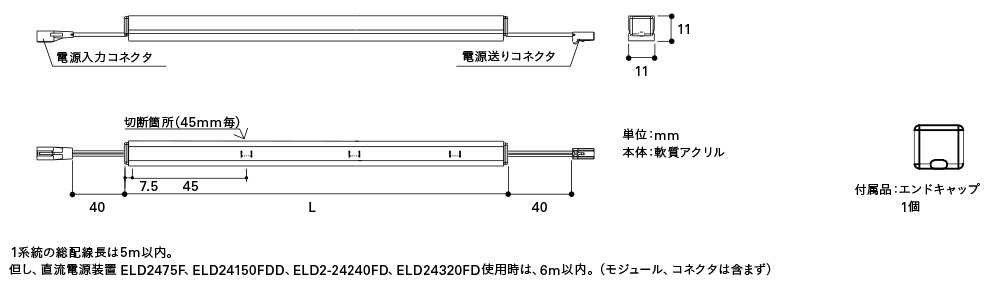

寸法図
FXYT-LED拡大

共通仕様

光源色 7色（H22/L24/L28/L30/WW/W/N）
断面 11×11mm
本体 軟質アクリル
光源寿命 40000時間
付属品 エンドキャップ1個
45mm単位の特寸対応可能（受注品）
直流電源装置別置
屋内仕様
調光対応

商品一覧

型式 本体全長 LEDモジュール
入力電力
FXYT-LED 285 ○ 285mm 1.9W
FXYT-LED 510 ○ 510mm 3.5W
FXYT-LED 870 ○ 870mm 6.1W
FXYT-LED 1005 ○ 1005mm 7.2W
FXYT-LED 1500 ○ 1500mm 10.6W
FXYT-LED 1995 ○ 1995mm 14.1W
FXYT-LED 2490 ○ 2490mm 17.7W
FXYT-LED 2895 ○ 2895mm 20.6W

1灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2-2416P 13W 非調光 210×32×30mm
ELD2-2435FD 25.5W 非調光
PWM調光3～100%		 299×34.9×36.8mm
ELD2430HDB 22W 非調光
位相調光1～100%		 322×38×20mm

多灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD24100FD 70W 非調光
PWM調光3～100%		 224×68×48.7mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

延長コード・接続コード

型式 長さ
HKL100 100mm
HKL150 150mm
HKL300 300mm
HKL500 500mm
HKL1000 1000mm
HKL2000 2000mm
HKL3000 3000mm
HKL4500 4500mm
HKL3000　片切 3000mm
HKL4500　片切 4500mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A
位相調光 BDC300S 3A
BDC300GS 3A

オプションパーツ

種類 型式
取付サドル（5個） FXYサドル
アルミレール取付サドル（5個） TFYサドル
直線アルミレール（コネクタ収納タイプ） TR-FXYH-1000
TR-FXYH-1500
TR-FXYH-2500
直線アルミレール（低背タイプ） TR-FXYL-1000
TR-FXYL-1500
TR-FXYL-2500
50mmアルミレール（コネクタ収納タイプ）（5個） TR-FXYH-50A
50mmアルミレール（低背タイプ）（5個） TR-FXYL-50A
曲がりアルミレール（コネクタ収納タイプ） TR-FXYTH-1000C
曲がりアルミレール（低背タイプ） TR-FXYTL-1000C
樹脂サドル（5個） FXYHPサドル
樹脂サドル（低背タイプ）（5個） FXYLPサドル
樹脂レール（コネクタ収納タイプ） TRP-FXYH-1000A
TRP-FXYH-1500A
TRP-FXYH-2500A
樹脂レール（低背タイプ） TRP-FXYL-1000A
TRP-FXYL-1500A
TRP-FXYL-2500A
コネクターホルダー（3個1組、ねじ6個付） CFH
