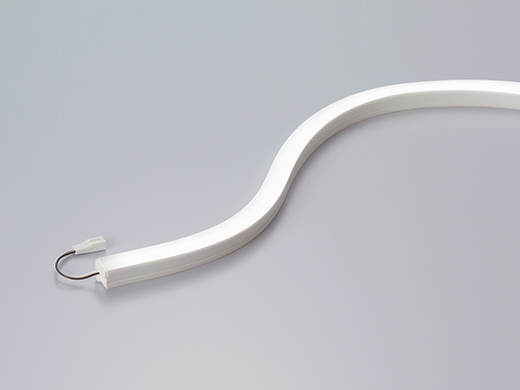

FXCS-LED

FXCS-LED拡大

粒無しなので、鏡面仕上げ等粒が気になる設置場所に最適です。横方向にまげることができます。

・最小曲げ半径100mm

・直線でも曲線でも使用可能

・45mmごとで切断可能

・長さ6.5mまで連結可能

・粒感の無い柔らかな光

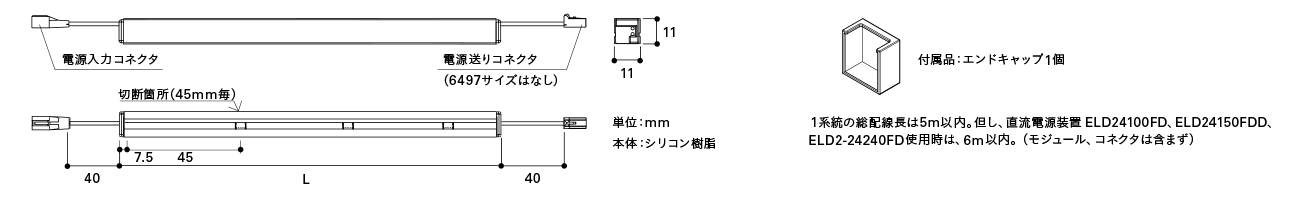

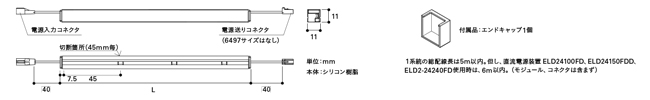

寸法図
FXCS-LED拡大

共通仕様

光源色 8色（N55/W44/WW38/L31/L28/L25/L22/H20）
断面 11×11mm
本体 シリコン樹脂
光源寿命 40000時間
付属品 エンドキャップ1個
45mm単位の特寸対応可能（受注品）
直流電源装置別置
屋内仕様
調光対応

商品一覧

型式 本体全長 LEDモジュール
入力電力
FXCS-LED 287 ○ 287mm 1.9W
FXCS-LED 512 ○ 512mm 3.5W
FXCS-LED 872 ○ 872mm 6.1W
FXCS-LED 1007 ○ 1007mm 7.2W
FXCS-LED 1502 ○ 1502mm 10.6W
FXCS-LED 1997 ○ 1997mm 14.1W
FXCS-LED 2492 ○ 2492mm 17.7W
FXCS-LED 2987 ○ 2897mm 21.1W
FXCS-LED 3482 ○ 3482mm 24.2W
FXCS-LED 3977 ○ 3977mm 27.4W
FXCS-LED 4472 ○ 4472mm 30.4W
FXCS-LED 4967 ○ 4967mm 33.1W
FXCS-LED 5507 ○ 5507mm 36.2W
FXCS-LED 6002 ○ 6002mm 38.8W
FXCS-LED 6497 ○ 6497mm 41.5W

1灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2-2416P 13W 非調光 210×32×30mm
ELD2-2435FD 25.5W 非調光
PWM調光3～100%		 299×34.9×36.8mm
ELD2430HDB 22W 非調光
位相調光1～100%		 322×38×20mm

多灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD24100FD 70W 非調光
PWM調光3～100%		 224×68×48.7mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

延長コード・接続コード

型式 長さ
HKL100 100mm
HKL150 150mm
HKL300 300mm
HKL500 500mm
HKL1000 1000mm
HKL2000 2000mm
HKL3000 3000mm
HKL4500 4500mm
HKL3000　片切 3000mm
HKL4500　片切 4500mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A
位相調光 BDC300S 3A
BDC300GS 3A

オプションパーツ

種類 型式
取付サドル（5個） FXYサドル
アルミレール取付サドル（5個） TFYサドル
直線アルミレール（コネクタ収納タイプ） TR-FXYH-1000
TR-FXYH-1500
TR-FXYH-2500
直線アルミレール（低背タイプ） TR-FXYL-1000
TR-FXYL-1500
TR-FXYL-2500
50mmアルミレール（コネクタ収納タイプ）（5個） TR-FXYH-50A
50mmアルミレール（低背タイプ）（5個） TR-FXYL-50A
曲がりアルミレール（コネクタ収納タイプ） TR2-FXYTH-1000C
曲がりアルミレール（低背タイプ） TR2-FXYTL-1000C
樹脂サドル（5個） FXYHPサドル
樹脂サドル（低背タイプ）（5個） FXYLPサドル
樹脂レール（コネクタ収納タイプ） TRP2-FXYH-1000A
TRP2-FXYH-1500A
TRP2-FXYH-2500A
樹脂レール（低背タイプ） TRP2-FXYL-1000A
TRP2-FXYL-1500A
TRP2-FXYL-2500A
コネクターホルダー（3個1組、ねじ6個付） CFH
